瓦楞纸箱行业整厂废纸输送处理系统

　　Waste paper handling system

　　随着社会的不断进步，工业现代化的要求越来越高。经济的高速发展，使得各行各业用工成本、储运成本不断增加，因此，使用机械化、自动化生产线代替人工，增加生产效率已成为工业新时代的选择。

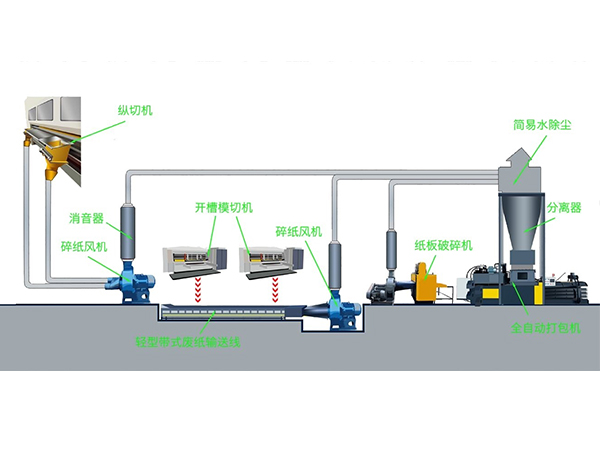

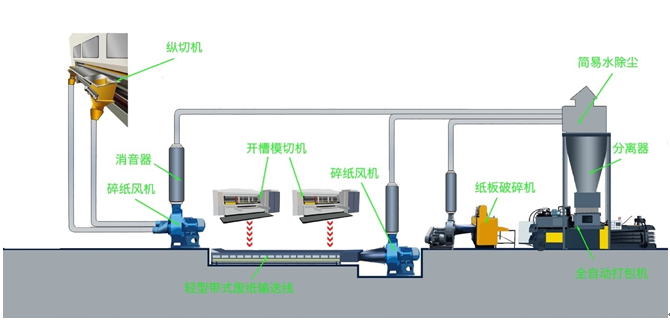

　　瓦楞包装行业整厂排废设计方案，针对此行业的环境脏乱差的现状，通过与用户的深入沟通和公司研发部门的努力，成功解决了瓦楞包装行业的废纸收集、运输、包装问题。方案通过多种设备的合理组合以及准确的数据计算，终实现客户整厂纵切机、印刷机、模切机产生废料的收集、输送、压缩、打包、除尘于一体的无人化、自动化的运行方式。从根本上提高了企业的排废工作效率，节省了企业的人工、仓储及运输成本，并使整厂卫生环境得到提高。通过多年的应用，获得国内外客户的一致认可。

　　臻工机械科技始终致力于为企业提供适用合理的排废解决方案。

　　It is suitable for waste paper handling in corrugated paper factroies. Through the reasonable combination of various equipment, ultimately realize the automated operation mode of collecting, conveying, compressing, packaging and dust removal of waste paper by the Slitting machine, printing machine and die cutting machine. It fundamentally improves the efficiency of waste disposal. Fundamentally improve the efficiency of waste discharge, and improves the sanitary environment of the whole plant. Through many years of application, it has been unanimously recognized by customers.

　　主要产品：

　　QFD系列排费带式输送机

　　Waste paper belt conveyor

　　适用于纸箱生产企业的印刷开槽机、模切机等设备的废纸处理，参照国际先进技术研制开发了QFD带式输送机系列，其结构为头部驱动部、中间支承部、尾部改向部及输送带，并配置拉紧装置和防跑偏装置。输送机安装在纸箱车间地沟内，可将三、五台印刷开槽机或模切机在生产过程中产生的废纸输送至碎纸风机吸口。由碎纸风机吸进风机切断，并通过管道气力输送至旋风纸气分离器。纸、气分离后的废纸进入打包机或废纸房。

　　轻型带式输送机整套系统，运行稳定可靠，结构紧凑巧妙，不占地面空间，节能，运行简易噪声低，可并入自动化运行系统。

　　带式输送机特征表

印刷机/模切机台数	带宽（mm）	带速（m/s）	机长（m）	装机功率（KW）
1	500	0.3	5-40	1.5-3
2-4	650	0.3	5-40	3-5.5
2-6	800	0.3	40-60	3-5.5

　　碎纸管道排废系统

　　Draught fan and Pipeline system

　　由集料器、碎纸风机、输送管路等组成。每套系统均经过准确的理论计算，合理选型，确保适用性和经济性。

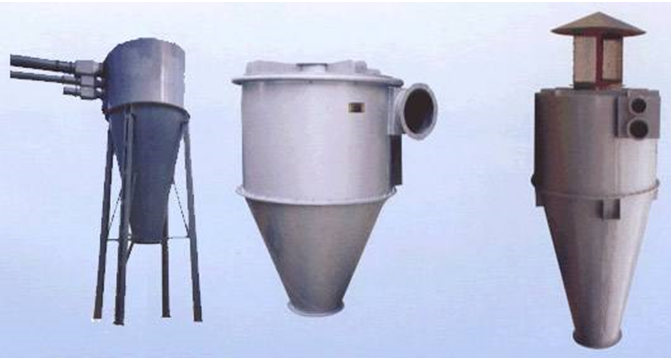

　　It is composed of aggregator, Draught fan, conveying pipeline, and Vortex-Type Paper Air Separator etc. Each system has been accurately calculated and reasonably selected to ensure its applicability and economy.

　　产品性能表

　　Main technical parameters
