管状带式输送机 Pipe belt conveyor

管状带式输送机 Pipe belt conveyor

  一.概述  管状带式输送机是我公司吸收国外先进技术研发的新型散装物料输送设备。该系列产品适用于各种复杂地形条件下输送密度0-2.5t/m3的各种散物料,采用普通管状胶带工作环境温度使用范围-25℃~+40℃;如用特殊要求,采用特殊规格输送带允许工作环境温度可达+160℃。管状带式送机的***大物...
价格:询价

详细描述

  一.概述

  管状带式输送机是我公司吸收国外先进技术研发的新型散装物料输送设备。该系列产品适用于各种复杂地形条件下输送密度0-2.5t/m3的各种散物料,采用普通管状胶带工作环境温度使用范围-25℃~+40℃;如用特殊要求,采用特殊规格输送带允许工作环境温度可达+160℃。管状带式送机的***大物料输送粒度为400mm,输送的典型物料有:矿石、煤焦炭、石灰石、碎石、油母页岩和烧结混合料。一些非常难处理的物料,如:粘土、废渣、混凝土、金属废渣、粉煤灰、尾渣、陆、铝土和滤尘等,也可以用管状带式输送机输送。该产品可广泛应用于电力、建材、化工、矿山、冶金、码头、港口、煤炭、粮食等行业物料输送系统。

  二、基本结构

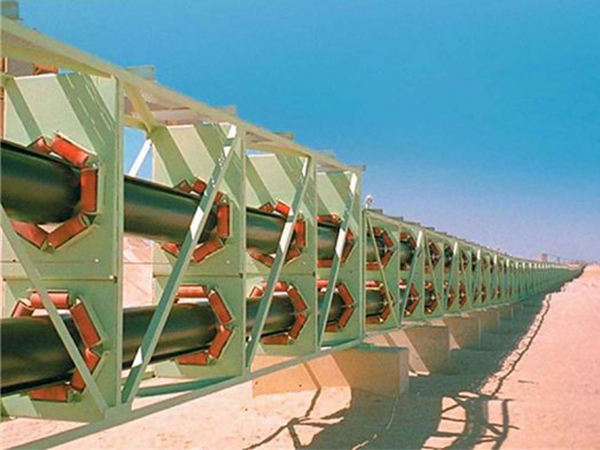

  该机常用呈六边形布置的辊子强制胶带裹成边缘相互搭接成圆管状来输送物料。管带机的头部、尾部、受料点、卸料点、拉紧装置等在结构上与普通带式输送机基本相同。输送带在尾部过渡段受料后,逐渐将其卷成圆管状进行物料密闭输送,到头部过渡段再逐渐展开至卸料。


  三、 性能特点

  1.输送物料被包围在管状胶带内输送,因此,物料不会散落及飞扬;反之,物料不会因刮风、下雨而受外部环境的影响。这样即避免了因物料的撒落而污染环境,也避免外部环境对物料的污染。

  2.胶带只被六只托辊强制卷成圆管状,可减少带跑偏的情况发生,一条管状带式送机可取代一个由多条普通胶带机组成输送系统。可节省土建(转运站).设备投资,并减少了故障点及设备维护和运行费用。

  3.管状带式输送机自带检修通道,能以较小的弯曲半径实现空间运行。

  4.输送带成圆管状而增大了物料与胶带间的摩擦力,故管状带式输送机的输送倾角可达到27°~47 °度,可减少了胶带机的输送长度,节省了空间位置和降低了设备成本,可实现大倾角输送。

  5、管带机的上、下分支包裹形成圆管形,故可用下分支反向输送物料。此时,上、下分支均为承载段。

  6、由于输送带形成管状,其直径仅为相同普通带式输送机带宽的1/3,减少占地和费用。

  四、产品规格及参数选择

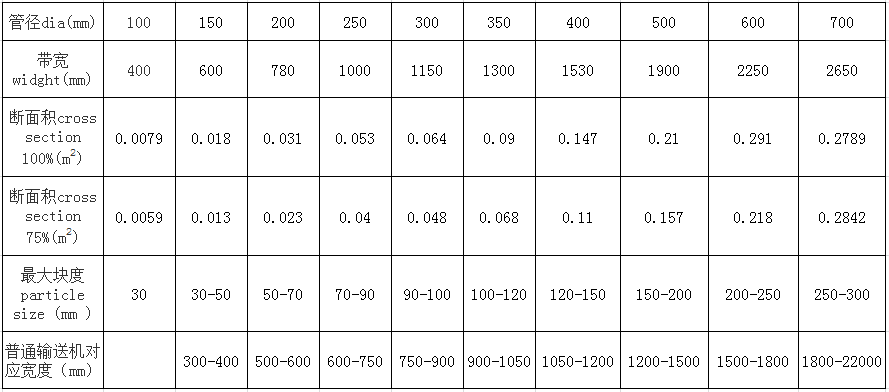

  表1、管径pipe dia(不同管径对应的带宽、断面积和许用块度)

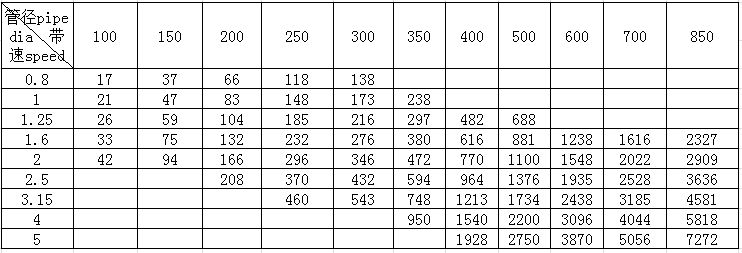

表2、输送能力capacity   m3/h
